刮板機鏈輪軸組

刮板機鏈輪

來源:本站 發布時間:2019-09-19 訪問量:2077
刮板機鏈輪
卓力刮板機鏈輪做工精細,工藝優良,質量上乘,型號齊全,型號齊全,適用各種型號的刮板輸送機。
刮板機鏈輪采用優質合金結構鋼制造,刮板機鏈輪經多道工藝加工而成,刮板機鏈輪具有強度高、耐磨性強等特點。
刮板機鏈輪強度高,耐磨,能承受脈動組合,沖擊載荷,并具有一定的韌性;齒形尺寸參數設計準確,加工精度高,保證于鏈條進行良好的切合。

刮板機鏈輪
刮板機機頭鏈輪又稱為驅動鏈輪,機尾鏈輪稱為被動輪,配合礦用圓環鏈使用。刮板鏈由鏈輪驅動運行,運轉中鏈輪組件除受靜載荷外,還受脈動、沖擊載荷等,所以是易損件,故鏈輪均為優質鋼材制造。刮板機傳動鏈輪與減速器第四軸以花鍵相連接,第四軸花鍵前端的平鍵和滾筒連接。兩鏈輪同向旋轉。將扭矩傳遞到盲軸鏈輪上。使用中應經常檢查6條M20螺栓是否緊固可靠。

適用范圍:
刮板機鏈輪廣泛運用于以鏈條作為傳動輸送的設備上(刮板輸送機、鏈式提升機等),而輸送鏈輪的齒形又區別于一般傳動鏈,在選用時節距應與輸送鏈條保持一致。

分類
按位置分類:刮板機機頭鏈輪又稱為驅動鏈輪,機尾鏈輪稱為被動輪。
按齒數分類:目前鏈輪的齒數一般為6-8個齒,刮板機鏈輪分為六齒鏈輪,七齒鏈輪,八齒鏈輪。
按工藝分類:鏈輪采用優質合金鋼模鍛或鑄造,嚙合齒面經淬火處理。鍛造鏈輪的使用壽命為鑄鋼鏈輪的2倍以上。
鏈輪組件的結構有部分式整體式兩種。
(1)剖分式鏈輪組件由鏈輪和兩個半圓剖分式滾筒組成,兩個半圓滾筒,用螺栓固聯在一起。鏈輪共兩個,分別位于滾筒兩端,為雙邊鏈結構。滾筒孔分別與兩端的減速器低速軸和盲軸連接。剖分式結構的優點是,當輪齒磨損后可以只更換鏈輪而不更換滾筒。
[ 部分式結構的優點 ]當輪子齒磨損后可以只更換鏈輪而不是更換滾筒,于整體式鏈輪不同的是,兩端的鏈輪于滾筒是焊接在一起的。
(2)整體式鏈輪組件與剖分式滾筒所不同的是,滾筒與鏈輪是焊接在一起的。整體式鏈輪組件拆裝維修方便。

刮板機鏈輪規格型號:
規 格節 距內節內寬滾子直徑齒 數備 注
LN606025.322.236~18安裝孔徑可根據用戶要求制作
LN66.566.526.522.236~18LN68682522.236~18
LN76.276.230306~18LN10010038.5366~15
LN12512532256~15LN16016027326~15
備注:可定制其它規格的鏈輪。廣泛運用于以鏈條作為傳動輸送的設備上(刮板輸送機、鏈式提升機等),而輸送鏈輪的齒形又區別與一般傳動鏈,在選用時節距應與輸送鏈條保持一致。

鏈輪型號及其主機見下表
序號
圖號
主機
名稱
序號
圖號
主機
名稱
1
ISE0109A SGD-320/17B刮板 機頭鏈輪
14
ISL0105B-3 SGW-40型刮板 鏈輪
2
ISE070201 SGD-320/17B刮板 機尾鏈輪
15
IST0105-1 40T刮板輸送機 鏈輪
3
MS-1改 20型刮板輸送機 鏈輪
16
2SZ010306A-1A SGW-44刮板 鏈輪
4
43A-01 SGW-22型刮板 鏈輪
17
ZSS0108-1A SGW150可彎曲刮板 鏈輪
5
5SE0102A SGD-420/22型刮板 機頭鏈輪
18
31S011401 SGW150可彎曲刮板 鏈輪
6
5GS010601 SGD-420/30型刮板 鏈輪
19
MDY0102-8 MDY(DY)-150采煤機 鏈輪
7
4SE0103A改 SGD-420/30型刮板 機頭鏈輪
20
MDY0110-3 MDY(DY)-150采煤機 鏈輪
8
ISKT0105-2 SGD-520/30型刮板 鏈輪
21
71-HYL60-1505 鑄石溜子 鏈輪
9
5SK0105-2 SGD-520/30IV型刮板 鏈輪
22
71-HYL80-2305 鑄石溜子 鏈輪
10
2SK0105-2 SGW-34型刮板 鏈輪
23
IOSK010501 SGB520/20B型刮板 鏈輪
11
2S0101A-1 SGW-40型刮板 鏈輪
24
ZSCX-01 鑄石槽槽箱鏈板運輸機 鏈輪
12
ZS0101-2改 SGW-40型刮板 鏈輪
25
ZSCX-02 鑄石槽槽箱鏈板運輸機 鏈輪
13
97S0101010101 630刮板輸送機 鏈輪軸
注:此表只列出常用的刮板機鏈輪,其他型號鏈輪,可根據用戶需求進行設計生產。

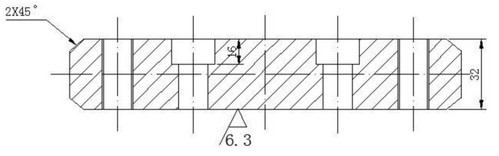

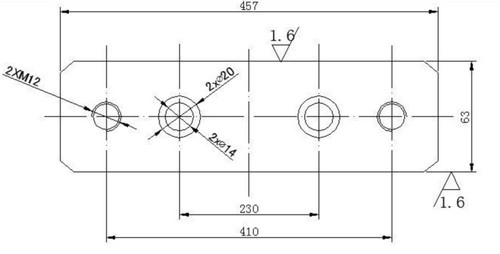

刮板機鏈輪鍵尺寸圖


刮板機鏈輪鍵尺寸圖




刮板機鏈輪鍵尺寸圖



刮板機鏈輪鍵尺寸圖


刮板機鏈輪鍵尺寸圖

刮板機鏈輪作為刮板機的主要組成部件,選擇優質合適的材料尤為重要。 我公司生產的卓力牌系列鏈輪,主要用于各種刮板運輸機及采煤機中,其材質為ZG45MnVTi,與同類不同材質的產品相比,耐磨性提高,壽命也延長了一倍。產品暢銷全國各地。

濟寧卓力是礦業輸送設備刮板機鏈輪的專業供應商,不僅刮板機鏈輪常用型號的礦業輸送設備備有現貨,而且還能根據客戶要求定制礦業輸送設備。本公司銷售靈活,除了供應刮板機 鏈條 連接環 刮板,公司還供應機械設備行業的其他礦業輸送設備產品,歡迎洽談。
本公司以一流的質量一流的服務贏得廣大客戶的信賴 132 8008 2001 曹經理 卓力竭誠為您服務!
