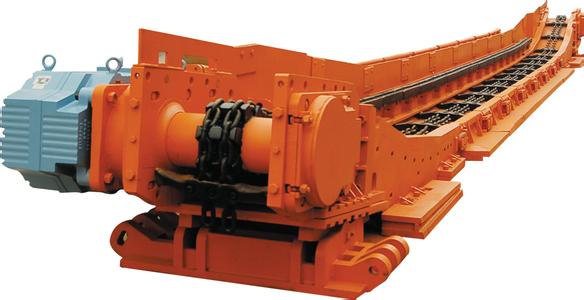

刮板運輸機
來源:本站 發布時間:2019-04-28 訪問量:1664
刮板運輸機俗稱電溜子,它主要用于回采工作面運輸,也可用于采區巷道和掘進工作面運輸,可沿水平巷道運輸,也可沿傾斜巷道運輸,沿傾斜巷道向上運輸時,傾角不大于25°, 沿傾斜巷道向下運輸時, 傾角不大于20°。
一、 刮板運輸機的類型及其發展:
我國礦山地質條件復雜,為適應各種不同的條件,需要多種運輸機,據不完全統計有:
SGD-11型、SGD-20型、SGS-30型、SGB-11型、SGB-13型、SGWD-22型、SGW-44型、SGW-40T型、SGW-80T型、SGD-20B型、SGW-150型、SGWD-150型、SGW-250型。
產品型號 |
輸送量 (t/h) |
設計長度 |
電機功率 (kw) |
鏈速 (m/s) |
鏈條規格 (mm) |
中部槽規格 (長×寬×高) |
SGB630/180 | 400 | 150 | 2×90 | 1.07 | φ22×86-C | 1500×630×222 |
SGZ630/180 | 400 | 150 | 2×90 | 1.07 | φ22×86-C | 1500×630×222 |
SGD630/220 | 450 | 150 | 2×110 | 1.07 | φ26×92-C | 1500×630×222 |
SGB630/220 | 450 | 150 | 2×110 | 1.07 | φ22×86-C | 1500×630×222 |
SGZ630/220 | 450 | 150 | 2×110 | 1.07 | φ22×86-C | 1500×630×222 |
SGZ630/220(鑄) | 450 | 150 | 2×110 | 1.07 | φ22×86-C | 1500×630×208 |
SGZ630/132(鑄) | 500 | 75 | 132 | 0.93 | φ22×86-C | 1500×590×252 |
SGZ630/160(鑄) | 600 | 75 | 160 | 1.1 | φ26×92-C | 1500×590×252 |
SGZ630/264 | 500 | 150 | 2×132 | 1.07 | φ26×92-C | 1500×630×222 |
SGZ630/264(鑄) | 500 | 150 | 2×132 | 0.93 | φ22×86-C | 1500×590×252 |
SGZ630/264(鑄) | 500 | 150 | 2×132 | 1.1 | φ26×92-C | 1500×590×264 |
SGZ630/320(鑄) | 600 | 150 | 2×160 | 1.1 | φ26×92-C | 1500×590×264 |
SGZ630/200(鑄) | 700 | 75 | 200 | 1.1 | φ26×92-C | 1500×590×264 |
SGZ630/400(鑄) | 700 | 150 | 2×200 | 1.1 | φ26×92-C | 1500×590×264 |
SGZ730/90 | 400 | 75 | 90 | 1 | φ26×92-C | 1500×730×222 |
SGZ730/180 | 400 | 150 | 2×90 | 1.07 | φ26×92-C | 1500×730×222 |
SGZ730/110 | 450 | 75 | 110 | 1 | φ26×92-C | 1500×730×222 |
SGZ730/220 | 450 | 150 | 2×90 | 1.07 | φ26×92-C | 1500×730×222 |
SGZ730/132 | 500 | 75 | 132 | 1.12 | φ26×92-C | 1500×730×222 |
SGZ730/264 | 500 | 150 | 2×132 | 1.12 | φ26×92-C | 1500×730×222 |
SGB764/132 | 600 | 75 | 132 | 1.12 | φ22×86-C | 1500×764×222 |
SGB764/264 | 600 | 150 | 2×132 | 1.12 | φ22×86-C | 1500×764×222 |
SGZ764/264 | 600 | 150 | 2×132 | 1.12 | φ26×92-C | 1500×764×222 |
SGZ730/160(鑄) | 700 | 75 | 160 | 1.1 | φ26×92-C | 1500×680×300 |
SGZ730/320(鑄) | 700 | 315 | 1.02 | φ30×108-C | 1500×680×300 | |
SGZ764/315(鑄) | 1000 | 80 | 315 | 1.02 | φ30×108-C | 1500×724×300 |
SGZ730/500(鑄) | 900 | 200 | 2×250 | 1.02 | φ30×108-C | 1500×680×300 |
SGZ764/500(鑄) | 900 | 200 | 2×250 | 1.02 | φ30×108-C | 1500×724×300 |
SGZ730/630(鑄) | 900 | 200 | 2×315 | 1.02 | φ30×108-C | 1500×680×300 |
SGZ764/630(鑄) | 1000 | 200 | 2×315 | 1.02 | φ30×108-C | 1500×724×300 |
SGZ800/250(鑄) | 1000 | 80 | 250 | 1.02 | φ30×108-C | 1500×800×300 |
SGZ800/500(鑄) | 1000 | 200 | 2×250 | 1.02 | φ30×108-C | 1500×800×300 |
SGZ800/315(鑄) | 1200 | 80 | 315 | 1.02 | φ30×108-C | 1500×800×300 |
SGZ800/630(鑄) | 1200 | 200 | 2×315 | 1.02 | φ30×108-C | 1500×800×300 |
SGZ800/375(鑄) | 1500 | 100 | 375 | 1.1 | φ34×126-C | 1503×800×310 |
SGZ800/750(鑄) | 1500 | 200 | 2×375 | 1.1 | φ34×126-C | 1503×800×310 |
SGZ800/400(鑄) | 1500 | 100 | 400 | 1.1 | φ34×126-C | 1503×800×310 |
SGZ800/800(鑄) | 1500 | 200 | 2×400 | 1.1 | φ34×126-C | 1503×800×310 |
SGZ830/250(鑄) | 1000 | 75 | 250 | 1.02 | φ30×108-C | 1500×780×300 |
SGZ830/500(鑄) | 1000 | 200 | 2×250 | 1.02 | φ30×108-C | 1500×780×300 |
SGZ830/315(鑄) | 1200 | 75 | 315 | 1.02 | φ30×108-C | 1500×780×300 |
SGZ830/630(鑄) | 1200 | 200 | 2×315 | 1.02 | φ30×108-C | 1500×780×300 |
SGZ830/375(鑄) | 1500 | 100 | 375 | 1.1 | φ34×126-C | 1503×780×331 |
SGZ830/750(鑄) | 1500 | 200 | 2×375 | 1.1 | φ34×126-C | 1503×780×331 |
SGZ830/400(鑄) | 1500 | 100 | 400 | 1.1 | φ34×126-C | 1503×780×331 |
SGZ830/800(鑄) | 1500 | 200 | 2×400 | 1.1 | φ34×126-C | 1503×780×331 |
SGZ880/375(鑄) | 1500 | 100 | 375 | 1.1 | φ34×126-C | 1503×800×331 |
SGZ880/750(鑄) | 1500 | 200 | 2×375 | 1.1 | φ34×126-C | 1503×800×331 |
SGZ880/400(鑄) | 1500 | 80 | 400 | 1.1 | φ34×126-C | 1503×800×331 |
SGZ880/800(鑄) | 1500 | 200 | 2×400 | 1.1 | φ34×126-C | 1503×800×331 |
刮板運輸機的型號意義:
S——輸送機;G——刮板;D——單鏈;W——彎曲;S(后邊字母)——雙鏈;橫線后面的數字——表示電機功率。
刮板運輸機的發展大致經歷三個階段:
第一階段的刮板運輸機為拆卸式刮板運輸機,即SGD-11型、SGD-20型和V型電溜子,刮板鏈為單鏈,運輸能力小,在工作面只能直線鋪設,隨工作面的推進,須人工拆卸、搬移。
第二階段的刮板運輸機為可彎曲刮板運輸機,即SGW-44型、SGW-80T型等運輸機,它可與采煤機、金屬支柱配合使用,實現機械化采煤。這種可彎曲刮板運輸機不僅能適應底板的凸凹彎曲,可隨工作面的推進而實現蛇行自移,不許人工拆移,而且還將作為采煤機械的的導軌,使采煤機緊帖煤壁采煤,縮短了空頂距,有利于頂板管理。運輸能力較大,采用多機傳動,刮板鏈為雙鏈采用圓環鏈,它具有強牽引力的特點。
第三階段是刮板運輸機要與綜合機械化相適應,它屬于高效鎧裝可彎曲刮板運輸機,朝著短機頭、大功率、高強度溜槽、單鏈、高鏈速方向發展。
二、刮板運輸機的主要組成部分:
刮板運輸機主要由:機頭、機身、機尾和輔助設備組成。以SGW-44型為例:
機頭部:是刮板運輸機的傳動裝置,由機頭架、電動機、液力聯軸器、減速器、機頭主軸和導鏈輪組成。機頭部的主要作用是用電動機的轉動,經聯軸節、減速器、機頭主軸和導鏈輪,帶動刮板鏈在溜槽內運行,從而將煤輸送出來。
機身部:是電溜子的輸送部分,是由溜槽和刮板鏈組成。
機尾部:由機尾架、機尾軸組成。
三、主要部件及工作原理:
1、減速器:它是三級圓錐圓柱齒輪減速器。采用圓弧齒輪是因為它具有傳動平穩、承載能力大、噪音小、傳動比較大的優點,它適應于高速重載傳動。
2、機頭主軸:是刮板鏈的傳動主軸,是運輸傳動的主要部件,機頭主軸是對稱構造,機頭軸外露的部分應該用保護罩保護。機頭軸由兩個鏈輪、鏈輪滾筒、兩個機頭軸、滾動軸承軸承座、軸承蓋等組成。
3、液力聯軸器:
安全型液力聯軸器主要由泵輪、透平輪、輔助室外殼和彈性聯軸器等組成,泵輪和透平輪是液力聯軸器的主要工作零件。在液力聯軸器的外殼上有定量注液孔和易熔合金保護塞,定量注液塞是保證向液力聯軸器注入額定工作液體,易熔合金保護塞是液力聯軸器的過熱保護裝置。當液力聯軸器因長期過負荷,引起透平輪和泵輪之間的滑差,使工作液體溫度升到一定程度時,易熔合金融化將工作液體甩出,使泵輪空轉,從而防止電動機燒毀,并使其它傳動件不置損壞。易熔合金融化溫度一般為850C。
液力聯軸器的維護和使用:
⑴在向液力聯軸器注入工作液時,注入量應符合廠家規定的要求。
⑵對多機傳動的設備,應保證各液力聯軸器的充油量一致,以使各臺電動機負荷均勻分配。
⑶應保證與液力聯軸器匹配的電動機供電電壓為額定值。
⑷各連接螺栓應緊固,各密封處不得有滲漏現象。
⑸液力聯軸器的運轉應平穩,不得有明顯的機械震動。
⑹應盡量避免液力聯軸器超負荷正反向頻繁啟動,防止工作液體溫度過高,使密封圈過早老化。
⑺應使液力聯軸器有良好的通風條件。
4、溜槽:
溜槽分為中部槽、調整溜槽和過渡溜槽,溜槽是整個刮板運輸機的機身,有一定的強度,有較高的耐磨性。中部槽又叫標準槽,其規格為1500*620*180,每節溜槽可偏轉30。
5、刮板鏈:
刮板牽引鏈的鏈條是用18*64的圓環焊接而成,為了適應調整牽引鏈長度的需要,還備有3、5、7、9、11環等不同長度的調節鏈。
四、刮板運輸機的安裝:
1、鋪設刮板運輸機的基本要求:
⑴輸送機的型式和運輸能力,必須和工作面的條件相適應,在同一工作面使用幾個輸送機時,各臺能力應大致相等。
⑵安裝輸送機的巷道要合乎要求,在機頭旁至少要留0.7米人行道。
⑶兩臺輸送機成直線塔接時,后臺輸送機機頭要高于前臺輸送機機尾0.3米,前后交錯0.5米。
2、輸送機安裝的具體要求:
⑴機頭部:輸送機運轉時是否平穩,機頭架的鋪設最為重要,底梁要穩固、墊實,不能晃動。
機頭主軸裝在機頭架上不掛鏈前要轉動靈活,用聯軸節聯接的部分,兩軸應同心,不得偏斜。安好機頭鋪好溜槽接好刮板鏈后,應把機頭用支柱固定防止輸送機工作時震動或移動。
⑵溜槽:鋪溜槽時注意溜槽連接處不要凸起,防止運動時刮卡鏈子。溜槽鋪設接口要平,不許翹起,搭接要牢固,墊實墊穩,插好連接銷。
⑶刮板鏈:鋪設刮板鏈要注意刮板方向,圓環上的焊口必須向上,不許有扭轉現象。緊鏈后,機頭導鏈輪下的刮板鏈雖有些松弛,但無堆積現象,這表明刮板鏈松緊適當。
⑷機尾:機尾軸裝于機尾框架上應無刮卡現象,轉動要正常,安裝前要適當加潤滑油。
⑸電器設備:電纜要吊掛好,防爆啟動器和電動機應設在干燥的地方。
3、安裝后的試運轉:在輸送機投入生產以前,為了安全和不影響生產,必須對部件嚴格檢查,具體要求如下:
⑴檢查緊固件是否有松動,各潤滑系統油量是否充足。
⑵仔細檢查所有溜槽搭接是否正確。。
⑶檢查聯軸節水量和減速器油量是否合適。
⑷開動電動機檢查鏈子是否有扭繞不正的現象,刮板鏈連接是否牢固。
⑸檢查信號系統是否符合要求。
⑹進行空載實驗,緊鏈。
五、刮板運輸機的運轉與維護:
1、運輸機運轉的注意事項及要求
⑴初運轉時,應注意刮板鏈的松緊程度,發現鏈子松應進行及時緊鏈。
⑵保證溜子平直,不平直及時調整。
⑶輸送機的彎曲要適宜,不能有急彎。
⑷輸送機只能在垂直方向上有3-50的變化,彎度過大必須調整。
⑸保證輸送機刮板齊全,鏈子松緊適度。
⑹在進行爆破時,必須把輸送機的傳動部分、電纜、開關等保護好。
⑺特別注意聯軸節的震動情況,為了保證良好的散熱條件,應經常清理電動機和減速器上的浮煤和雜物。
2、操作運輸機的注意事項:
⑴啟動前要發出信號,先斷續啟動,隔幾秒在正式啟動。
⑵防止強制啟動,啟動不了,一定要查明原因進行處理。
⑶在啟動過程中,一定要按由外向里、由下到上的順序依次啟動。
⑷輸送機停止運轉時,不要向輸送機里裝煤,防止帶負荷啟動。
⑸停止出煤時,應將輸送機里的煤拉凈。
⑹無煤時禁止輸送機長時間空載運行。
⑺輸送機運轉時應做到“四勤”,勤檢查、勤修理、勤注油、勤清理。
3、刮板運輸機的維護:
對輸送機必須進行有計劃、有目的和定期的維護檢修。
日檢:
⑴檢查減速器聲音是否正常,以及震動、油位情況。
⑵檢查減速器是否漏油,聯軸節是否漏水。
⑶檢查輸送機鏈子是否松緊適度,刮板、螺絲是否齊全。
⑷檢查溜槽的磨損、變形和連接情況。
⑸檢查擋煤板有無變形、損壞。
周檢:
⑴查看機頭架、機尾架的情況,注意有無損壞。
⑵檢查減速器的連接螺栓,聯軸節的連接螺栓的緊固情況。
⑶檢查鏈輪的嚙合情況。
⑷測量電動機的絕緣,檢查開關觸頭及防爆面情況。
⑸檢查壓鏈器的磨損情況,保證其可靠工作。
⑹檢查聯軸節對輪膠套的磨損情況。
六、刮板運輸機的故障及處理方法
序號 | 故障 | 原因 | 處理方法 |
1 | 電動機啟動不起來 | 1、負荷過大 | 減輕負荷 |
2、電器線路損壞 | 檢查線路,更換損壞零件 | ||
2 | 電動機聲音不正常 | 1、單相運轉 | 檢查單相運轉原因 |
2、接線頭不牢 | 檢查接線 | ||
3 | 電動機發熱 | 1、超負荷時間太長 | 減輕負荷,縮短超負荷時間 |
2、通風散熱情況不好 | 清除電機周圍的浮煤和雜物 | ||
4 | 聯軸節打滑 | 1、聯軸節內水量不足 | 按要求加水 |
2、溜子內堆煤過多 | 挑溜子 | ||
3、刮板鏈被卡住 | 處理卡住的刮板 | ||
5 | 聯軸節漏水 | 1、注水孔或熱保護塞松動 | 擰緊螺栓 |
2、密封圈損壞 | 換密封圈 | ||
6 | 減速器聲音 | 1、齒輪嚙合不好 | 調整齒輪嚙合情況 |
2、軸承或齒輪過度磨損 | 更換損壞或磨損的軸承或齒輪 | ||
3、減速器內的油有金屬雜物 | 清除油內的金屬雜物 | ||
4、軸承間隙過大 | 調整軸承間隙 | ||
7 | 減速器油溫過高 | 1、潤滑油不合格或不干凈 | 更換潤滑油 |
2、潤滑油過多 | 放掉過多潤滑油 | ||
3、冷卻不良,散熱不好 | 清除減速器周圍的雜物 | ||
8 | 減速器漏油 | 1、密封圈損壞 | 更換密封圈 |
2、箱體結合面不沿,各軸承蓋螺絲擰的不緊 | 緊固好各種螺栓 | ||
9 | 盲軸溫度過高 | 1、軸承損壞 | 更換軸承 |
2、潤滑油不足 | 加足潤滑油 | ||
10 | 刮板鏈在鏈輪處跳牙 | 1、鏈子安裝不正確,有擰麻花現象 | 重新接鏈子 |
2、鏈輪磨損嚴重 | 更換鏈輪 | ||
3、刮板鏈過松 | 重新緊鏈 | ||
11 | 鏈子卡在鏈輪上 | 分鏈器松動損壞或掉了 | 緊固分鏈器或換新分鏈器 |
12 | 刮板鏈掉道 | 1、刮板鏈過松 | 重新緊鏈 |
2、刮板彎曲嚴重 | 換新的刮板 | ||
3、兩條鏈松緊不一致 | 更換老鏈 | ||
4、輸送機過度彎曲 | 調整輸送機 | ||
5、中部槽磨損嚴重 | 更換中部槽 | ||
13 | 刮板鏈周期震響 | 刮板鏈運行有刮卡 | 處理刮卡部位 |
