刮板輸送機

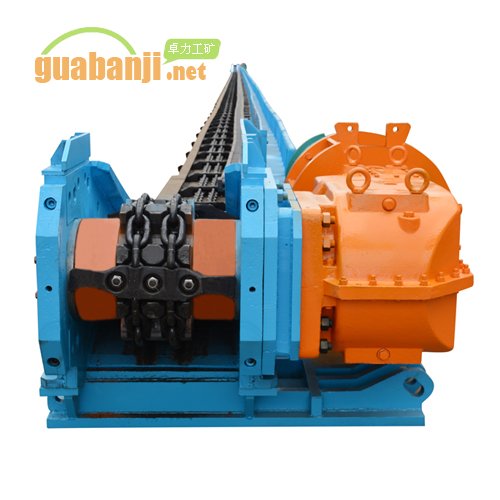

SGZ中雙鏈刮板輸送機
來源:本站 發布時間:2019-04-28 訪問量:1457
綜采刮板機,又叫礦用刮板機、煤溜子,是煤礦井下用重要的輸送設備。綜采刮板機與順槽用刮板轉載機、皮帶機配套使用,起到運輸煤炭的作用。
綜采刮板輸送機主要用于煤礦薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層炮采、普采、高檔普采、綜采綜放等工作面輸送煤炭,也可用于掘進巷道運輸和順槽運輸,配套采煤機時,刮板輸送機中部槽也是采煤機的行走軌道。

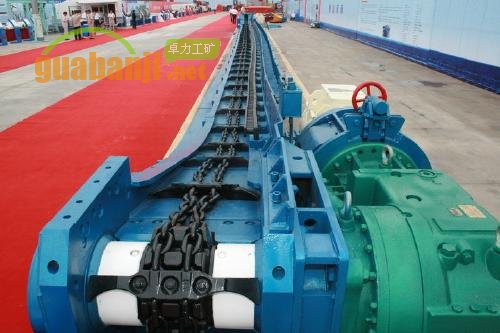

高強度耐磨刮板輸送機
1、中部槽、過渡槽應用了獲得國家科技進步二等獎的等離子熔覆技術,在中板、底板和舌板上表面、槽幫內腔、鏟板槽幫上表面等易磨損部位進行了等離子熔覆處理。熔覆層厚度約5mm,硬度可達HRC50以上,與基體板材相比硬度提高2倍以上,使用壽命可延長1倍以上。
2、鏈輪采用優質合金鋼鍛造毛坯,機加工成型,鏈窩表面采用特殊熱處理工藝,硬度達到HRC50-55,淬硬層深度達到10mm以上,具有高強度、高壽命的優點。
3、能夠連續不斷地輸送煤炭以及其它松散物料。
4、能夠在水平和垂直方向彎曲一定角度。
5、能夠方便地實現運輸距離的延長和縮短。
6、能夠配置多種的驅動功率和安裝方式。
7、能夠?yàn)椴擅簷C(jī)提供運行的軌道。
8、能夠?yàn)橹Ъ芴峁├浦c(diǎn)。
SGZ刮板機為正常中雙鏈,可以根據具體情況選用,常用中型刮板機型號及參數如下:
參數項目 | SGZ630系列 | SGZ730系列 | SGZ764系列 | SGZ800系列 |
設計長度 | 150~200 | 150~200 | 150~180 | 250 |
輸送量(t/h) | 450 | 600 | 800 | 1500 |
裝機功率 | 220~320 | 264~400 | 320~400 | 630~800 |
鏈速(m/s) | 1 | 1.1 | 1.1 | 1.1 |
配套減速器 | F3CDK11G4 | R3CKD70DC | R3CKD70DC | R3CXKD400 |
刮板鏈形式 | 中雙鏈 | |||
鏈條規格 | 26×92-C | 34×126-C | ||
中部槽型式 | 鑄焊結構/軋焊結構 | 鑄焊封底式 | ||
中部槽規格 |
1500×590×264 1500×630×222 |
1500×690×275 1500×730×222 |
1500×724×300 1500×724×275 |
1500×800×303 |
型號 |
輸送量 (t/h) |
設計長度 (m) |
電機功率 (kw) |
鏈速 (m/s) |
鏈條規格 (mm) |
中部槽規格 (長×寬×高) |
SGZ630/220(鑄) | 450 | 200 | 2×110 | 1.07 | Φ22×86-C | 1500×630×208 |
SGZ630/132(鑄) | 500 | 200 | 132 | 0.93 | Φ22×86-C | 1500×590×252 |
SGZ630/160(鑄) | 600 | 200 | 160 | 1.1 | Φ26×92-C | 1500×590×252 |
SGZ730/320(鑄) | 700 | 200 | 2×160 | 1.1 | Φ26×92-C | 1500×680×300 |
SGZ730/200(鑄) | 800 | 200 | 200 | 1.1 | Φ26×92-C | 1500×680×300 |
SGZ730/400(鑄) | 800 | 200 | 2×200 | 1.1 | Φ26×92-C | 1500×680×300 |
SGZ764/400(鑄) | 800 | 200 | 2×200 | 1.1 | Φ26×92-C | 1500×724×300 |
SGZ764/500(鑄) | 900 | 200 | 2×250 | 1.02 | Φ30×108-C | 1500×724×300 |
SGZ764/630(鑄) | 1000 | 200 | 2×315 | 1.02 | Φ30×108-C | 1500×724×300 |
