卡塊式接鏈環·平環

來源：本站發布時間：2019-05-13 訪問量：1047

卡塊式(鏈鎖)接鏈環 鏈鎖式接鏈環,卡塊式接鏈環 大肚子連接環 平式接鏈環 卡塊環 平環 咨詢熱線：132 8008 2001 曹經理卓力竭誠為您服務!

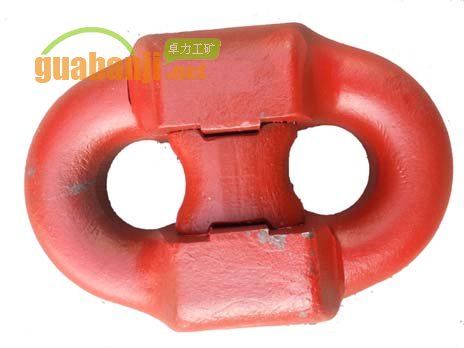

卡塊式接鏈環是專門為連接圓環鏈和緊湊鏈而設計的，鍛件采用優質高合金鋼作為原材料，并經過精密的加工中心加工和獨特的熱處理工藝處理完成，具有很高的拉伸性能和疲勞壽命。

鏈鎖式(卡塊)接鏈環只可用于水平使用，與鏈輪極佳的配合，安全運行，極大的提高了接鏈環的使用壽命。

卡塊式接鏈環規格：26×92 30×108 34×126 38×126 38×137 42×146 48×152

卡塊式接鏈環結構及工藝
其外形大小符合DIN22259 Part2 1983標準的要求，在制造過程中選擇了富含Cr、Ni、Mo、合金蒜素的高合金鋼和多重熱處理工藝，以確保“鏈鎖”式（只可安裝于水平使用）與配套的鏈輪“極佳”配合，安全運行。固定螺釘經過防腐處理，利于拆除。鏈鎖式連接環中間塊固定有三種形式，用戶可根據安裝習慣、工況自行選擇。

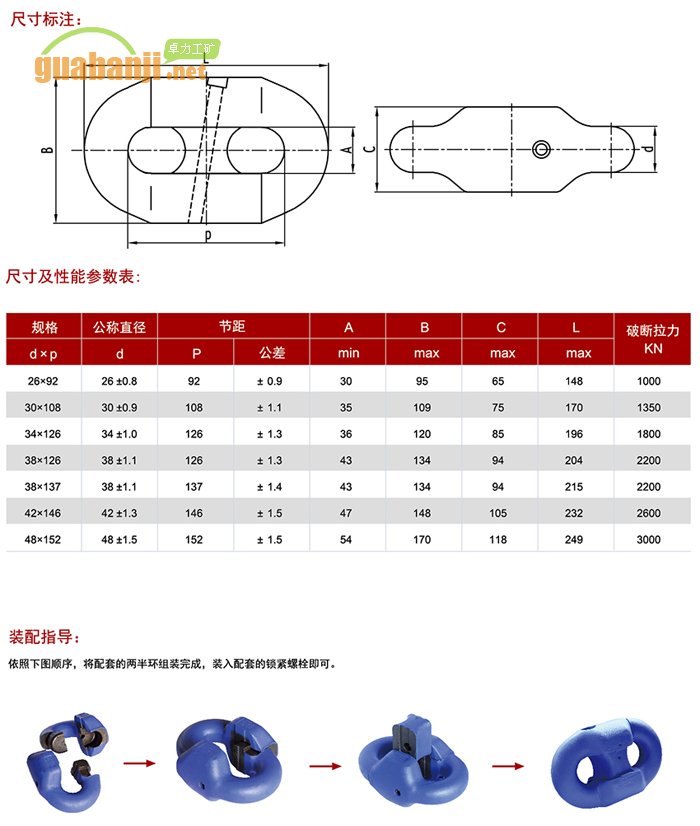

卡塊式接鏈環規格與尺寸單位為毫米

規格 d×p	公稱直徑	節距		A min	B max	C max	L max
規格 d×p	d	p	公差	A min	B max	C max	L max
26×92	26±0.8	92	±0.9	30	95	65	148
30×108	30±0.9	108	±1.1	35	109	75	170
34×126	34±1.0	126	±1.3	36	120	85	196
38×126	38±1.1	126	±1.3	43	134	94	204
38×137	38±1.1	137	±1.4	43	134	94	215
42×146	42±1.3	146	±1.5	47	148	105	232
48×152	48±1.5	152	±1.5	54	170	118	249

表2 機械性能和疲勞性能

規格 d×p	試驗負荷	脈動負荷下限	脈動負荷上限	最小破斷負荷（KN）	最小循環次數（次）
26×92	690	53	265	1000	4000
30×108	920	71	353	1350
34×126	1360	91	454	1700
38×126	1520	113	567	1900
38×137	1520	113	567	1900
42×146	1840	139	693	2300
48×152	2170	181	805	2900

卡塊式接鏈環包裝：
專門針對我公司產品特點設計的包裝桶，具有搬運方便，密封性好等突出優點。
規格型號 26×92 30×108 34×126 38×126 38×137 42×146 48×152
每桶/套 20 15 10 10 10 7 5

鏈鎖式接鏈環,卡塊式接鏈環

卡塊式接鏈環購買時注意的問題：
我們都知道接鏈環在煤礦上的使用安全標準還是很高的，要求連接環的破斷負荷不能小于鏈條的破斷負荷，這就對我們在生產使用的材質和技術有了很高的要求，一般接鏈環用在礦上的時候是必須要用煤安證的也就是煤礦安全許可證，從這點就可以看出對接鏈環的技術要求有多高了。
